Sürtünme Karıştırma Kaynağının teknik ilkeleri
Kaynak eklemi ürünün yüzeyinde döner, ısınır ve hareket eder, yüksek sıcaklık malzemeyi yumuşatır ve kaynak dikişi eklemle kaynaklanır.
Ürün yüzeyinde tipik sürtünme karıştırma kaynağı
Malzeme yüzeyindeki FSW dikişi (kesit)
a: Kaynak alanı
b: Isı derzinden etkilenen alan
c: Isıdan etkilenen alan
d: Malzeme
Kaynak dikişinde kabarcık yok ve kusursuz.
Pürüzsüz yüzey, kaynak performansı iyidir.
Sürtünme karıştırma kaynağı özelliği:
1. Basit kaynak: otomasyon, Ön işlem yok, Koruma gazı yok
2. Çevre koruma: Dumansız, Radyasyonsuz
3. Kaynak otomasyonu: Freze makinesine benzer, Makineyi çalıştırması kolay, Otomatik kaynak, Düşük gürültü ve kirlilik yok.
4. Küçük büzülme ve küçük deformasyon
Çeşitli kaynak biçimleri için uygun
FSW kaynak bağlantı performansı
Darbe tokluğunun karşılaştırılması (5083, LF4'tür)
AL FSW ortak performansı (7075,2014,2219/5083)
FSW ve MIG, Deformasyon karşılaştırması
FSW'nin güçlü yönleri
Mükemmel bağlantı performansı ile katı hal kaynak teknolojisi, dolgu maddesi yok.
Alüminyum, bakır, magnezyum ve diğer demir dışı alaşımlar, demir dışı metaller kaynaklanabilir.
Bu yöntem oldukça otomatiktir.
Alüminyum veya bakır sıvı soğutma levhası kaynağı için çok uygundur.
Sıvı soğutma plakasında FSW
FSW teknolojisi, yüksek güçlü makine, havacılık, telekom, askeri vb. alanlarda çılgınca kullanılmaktadır.
Sıvı soğutma plakasında, geleneksel kaynak yöntemi lehimleme, elektron ışını kaynağı vb.dir, ancak bu kaynak yöntemi hem iyi sızdırmazlık hem de iyi basınç performansında başarılı olamaz, bu nedenle yüksek kusur oranı vardır. Ancak FSW, iyi sızdırmazlık ve iyi basınç performansında daha iyisini yapabilir, bu nedenle FSW teknolojisi, sıvı soğutma plakası için kullanıyor.

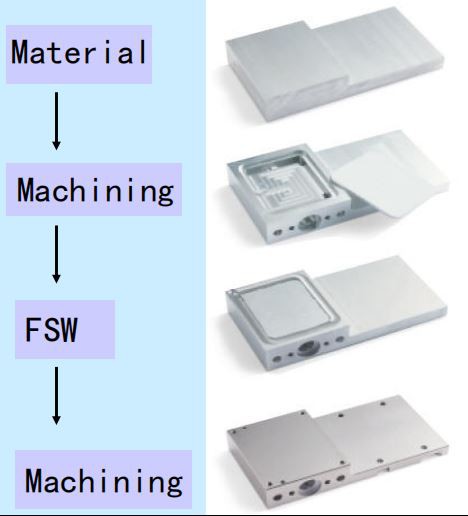

Sıvı soğutma plakasının işlenmesinde FSW işlemi
FSW Sıvı soğutma plakası yapısı
Sızdırma testi
Basınç: 2MPa, 15 dakikada sızıntı yok
FSW Basıncı: 4MPa, 20 dakikada sızıntı yok, daha iyi performans
Hesaplama: 15mm soğuk levhada FSW 1mm yapı en az 10 MPa basınca dayanabilir.
